Unit 3 - Boolean Algebra - 2

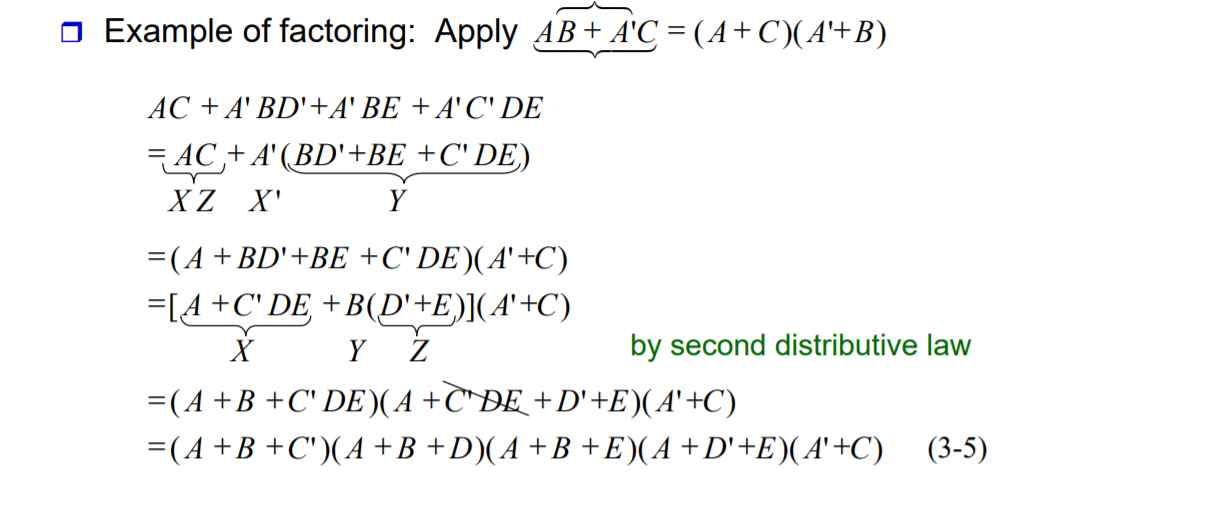

Multiplying Out and Factoring Expressions



Product - of - Sum 형태로 표현이 주어졌을 때,  분배법칙을 이용해 곱셈 전게를 할 수 있습니다.

• X(Y + Z) = XY + XZ
• (X + Y)(X + Z) = X + YZ
• (X + Y)(X' + Z) = XZ + X'Y <- 매우 유용함으로 기억해야합니다.
  • (X + Y)(X' + Z) = XX' + XZ + X'Y + YZ = XZ + X'Y + YZ <- consensus terms = XZ + X'Y

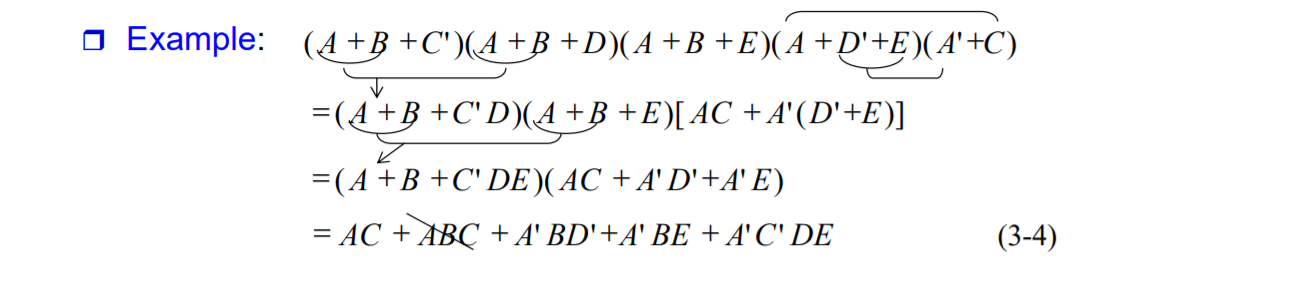

• 3번식을 1번과 2번식과 함께 사용합니다.
  • 불필요한 항 생성을 피하기 위해서 1번시글 적용하기 전에 2번과 3번식을 먼저 사용합니다.

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////



Exclusive-OR and Equivalence Operations

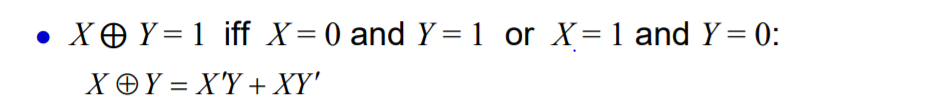

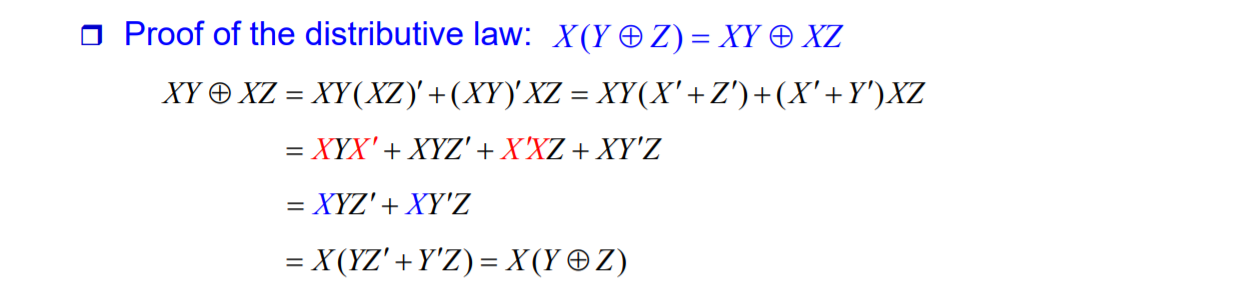

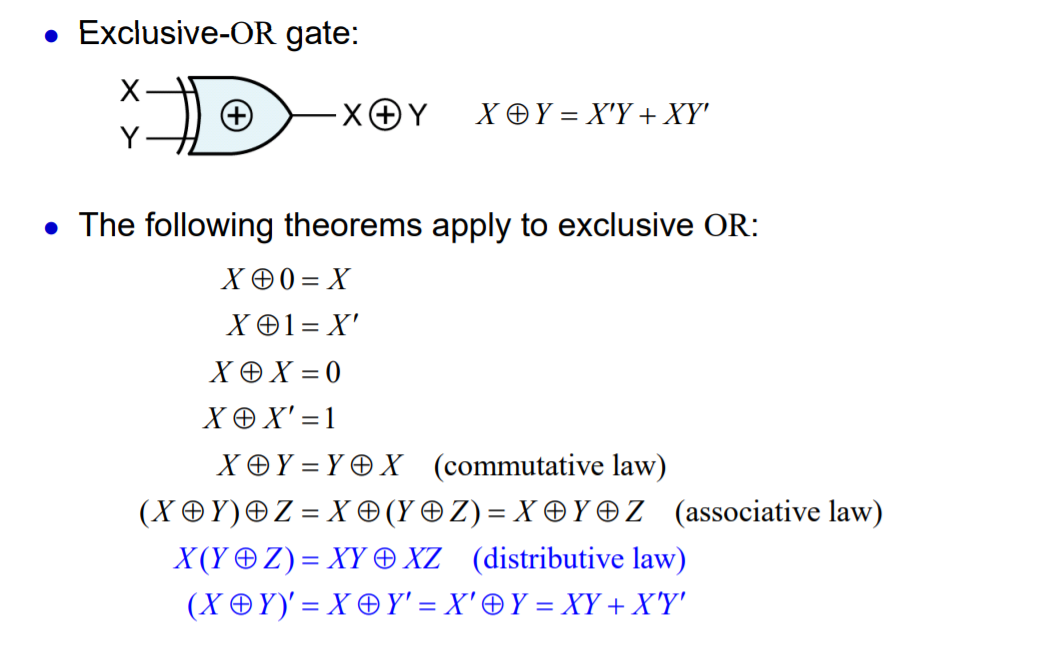

Exclusive-OR operation

• XOR은 언어마다 다른 우선 순위를 가지고 있지만, AND보다는 낮고 OR보다는 낮지 않습니다.

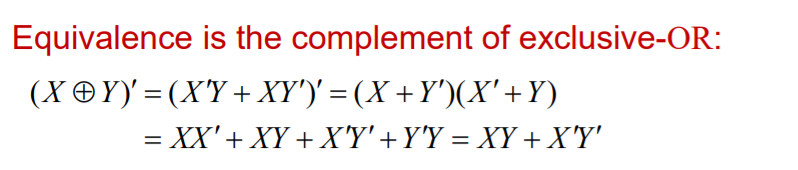

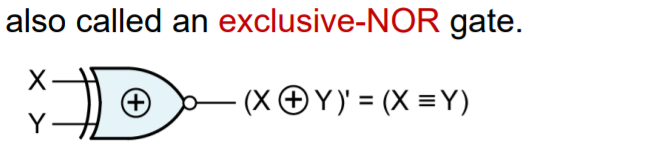

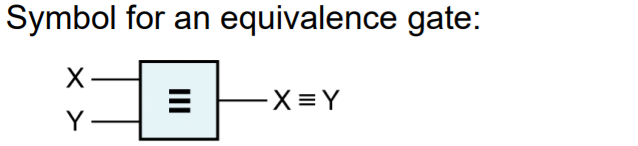

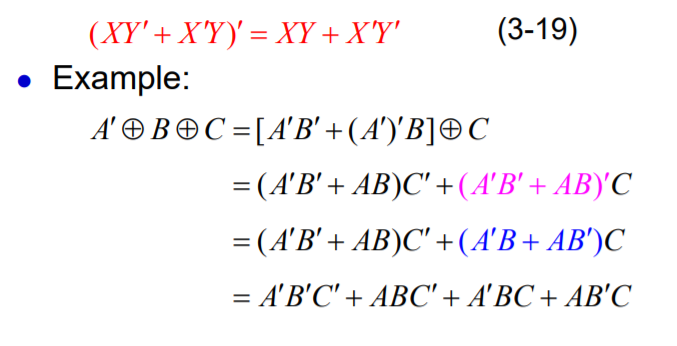

Equivalence operation : 등가연산



///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////





Consensus theorem : 합의 정리
